课堂|速来围观，看看陶瓷的釉到底是什么！

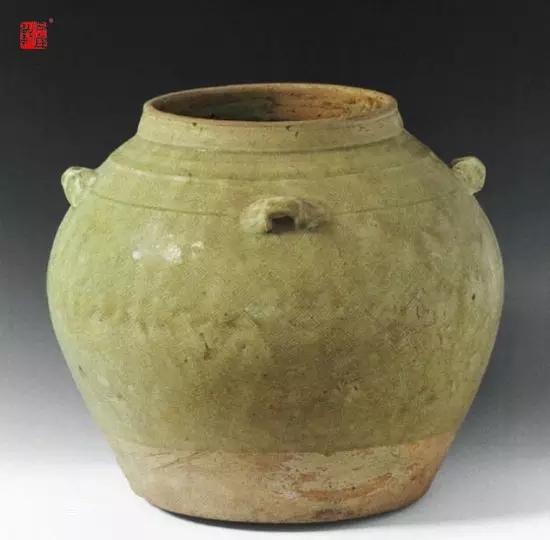

　　釉是覆盖在陶瓷制品表面的无色或有色的玻璃质薄层，是用矿物原料（长石、石英、滑石、高岭土等）和化工原料按一定比例配合（部分原料可先制成熔块）经过研磨制成釉浆，施于坯体表面，经一定温度煅烧而成。能增加制品的机械强度、热稳定性和电介强度，还有美化器物、便于拭洗、不被尘土腥秽侵蚀等特点。中国最早的釉是夏商朝原始瓷普遍采用的草木灰釉，草木灰在窑炉的温度达到1150℃就会熔融成青绿色的透明体，干硬在瓷坯表面就形成了透明釉，这是天然配好的釉料。

　　但是草木灰釉的釉浆黏性不太强，化学组成也不稳定，熔融的温度范围太窄，很难控制，而且容易有严重的缩釉现象，为了克服这些缺陷，陶工们就在草木灰中加入粘土或者把草木灰和石灰石烧炼成灰，再加入粘土。釉使器物表面平滑、光亮、不吸湿、不透气，保护坯体而且经久耐用，也使得瓷器真正达到那如玉质的效果。

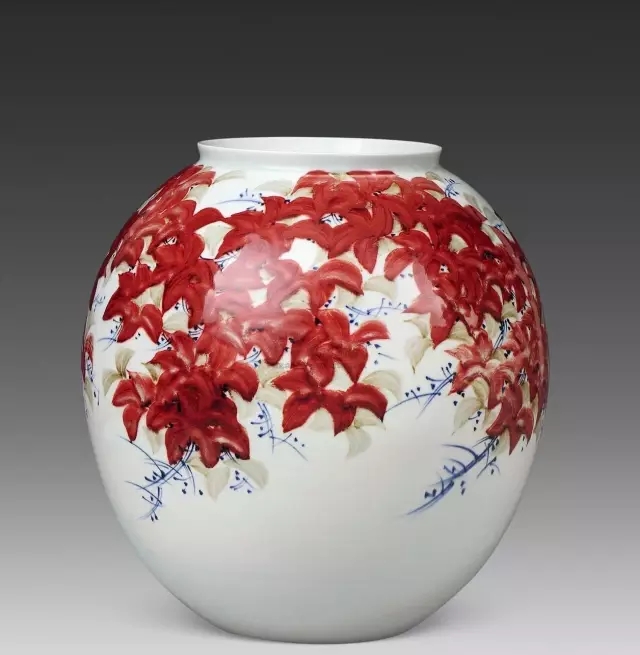

　　“釉”其实就是在高温下被熔融的石土或者金属矿物，釉能呈现出颜色，是因为在釉料中掺入了氧化金属作为着色剂，金属氧化物在不同的烧成温度中又会呈现不同的色泽。一般瓷土和釉料中本身都含有氧化铁，在高温烧制后会呈现出青色，而当釉料中铁元素少于0.75%时则呈现白色，所以白瓷是选择含铁量较少的瓷土和釉料制成的。再如以铜为着色剂，在高温下会呈现出红色，而低温时为绿色。蓝色是以钴为呈色剂等。

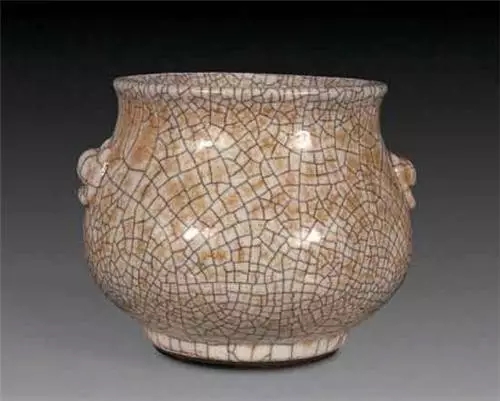

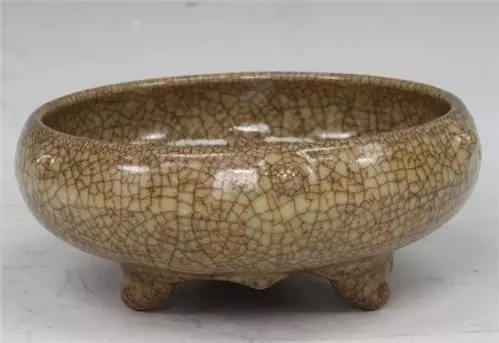

　　釉的种类很多，按坯体类分，有瓷釉、陶釉及炻器釉；按烧成温度可分高温釉、低温釉；按外表特征可分透明釉、乳浊釉、颜色釉、有光釉、无光釉、裂纹釉（开片）、结晶釉等；按釉料组成可分为石灰釉、长石釉、铅釉、无铅釉、硼釉、铅硼釉等。按烧成温度分，800--1100°C烧成的釉称为低温釉，1100°C-1250°C之间烧成的釉为中温釉，1250°C以上烧成的釉为高温釉。

常见釉之三种

透明釉——无色或着色清沏透明的釉，通过釉层可以看见釉下坯体的颜色以及各种雕刻和彩饰。透明釉的种类较多，如日用瓷和卫生瓷上用的石灰釉、长石釉以及釉面砖上使用的铅硼釉等。

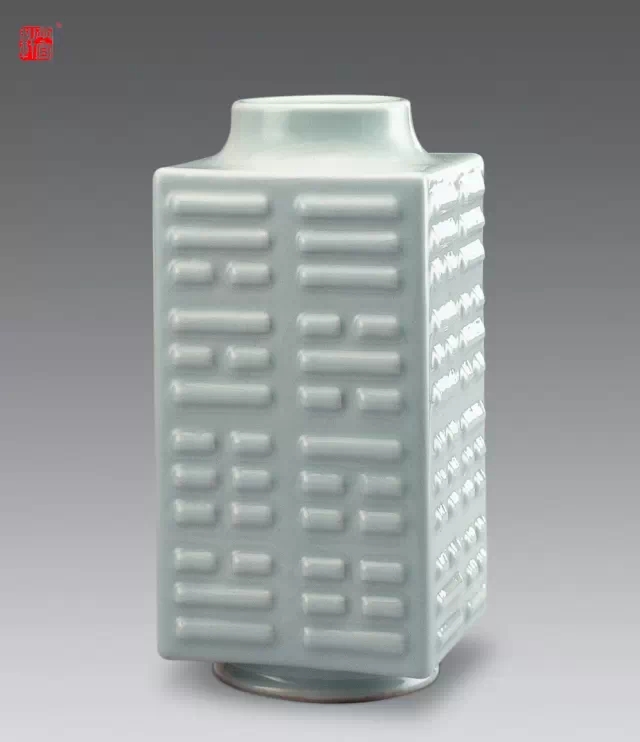

乳浊釉——又称“盖地釉”。陶瓷坯体上不透明的玻璃状覆盖层，可以掩盖坯体的颜色和缺陷。是在普通透明釉中添加乳浊剂而形成的。此外，釉层中含有大量微细气泡时也可形成乳浊，传统青釉的乳浊性主要是这种气相乳浊作用。产生乳浊效果的原因是，引起光散射所致。两者折射率差别愈大，乳浊程度愈高。常用乳浊剂有锆英石、二氧化锡、二氧化钛、二氧化铈、二氧化锆等。其中锆英石资源丰富，成本低。乳浊作用还可以用釉层的玻璃相出现分相，即一种为基础玻璃，另一种为分散的玻璃相微粒，两者化学组成和折射率不同，也可产生光散射而引起乳浊，称为“乳光”。当釉层中含大量微细气泡时也可形成乳浊，古瓷中青瓷釉的乳浊性主要是这种气相乳浊作用。乳浊釉已广泛应用于建筑卫生陶瓷制品，可以掩盖住坯体的杂色和缺陷。

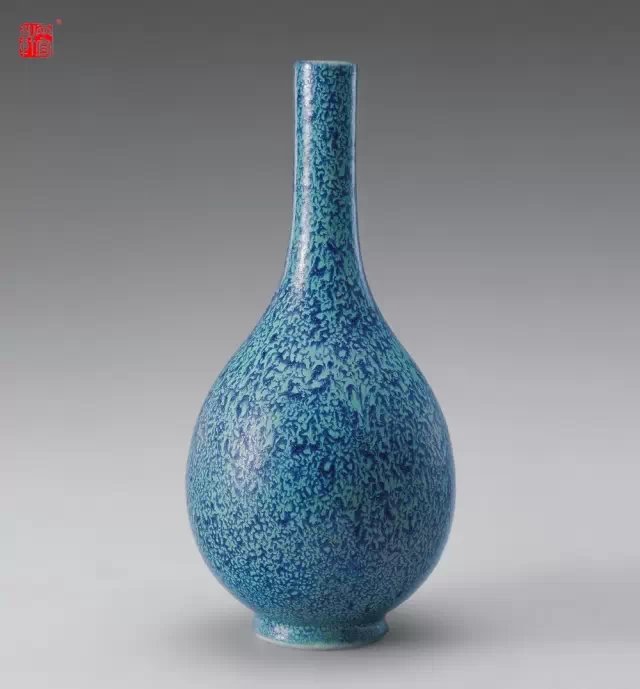

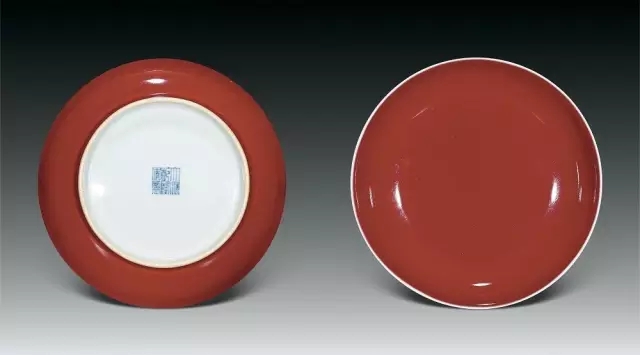

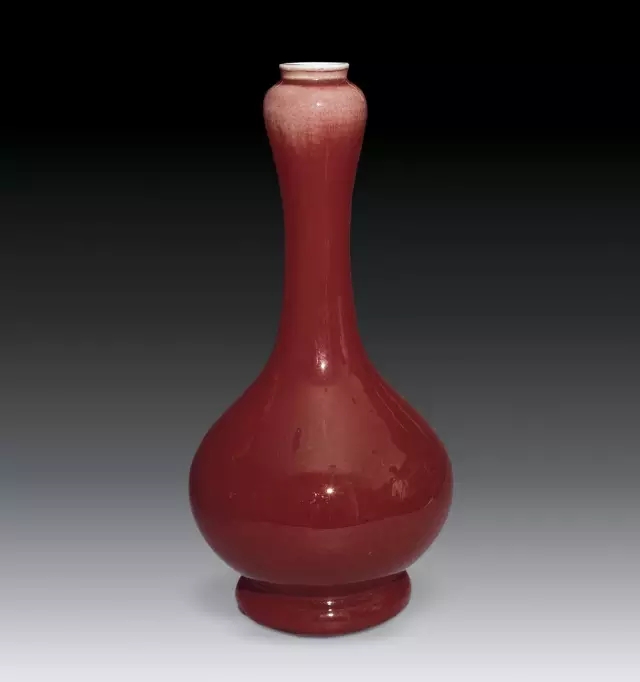

颜色釉——颜色釉，在釉中加上某种氧化金属，焙烧后，就会显现某种固有色泽，故称“颜色釉”。釉料中加入不同的金属氧化物为着色剂，在一定温度与气温中烧成，会呈现不同色泽的釉，成为颜色釉。传统颜色釉有：以铁为着色剂的青釉；以铜为着色剂的红釉；以钴为着色剂的蓝釉。历史上，许多时代都有颜色釉的杰出代表作，如宋代的青釉和钧红，明代的霁红，清代的郎窑红、乌金釉、茶叶末釉等。颜色釉与普通色釉的不同在于颜色釉的特殊烧制工艺和配方。颜色釉的釉面，必须经过1250摄氏度以上的高温煅烧，才能显现出它光若流油，色若虹霞，纹若流云飞瀑的独特魅力。颜色釉五彩缤纷种类繁多。青色的如：豆青、影青、粉青、龙泉天青等；红紫色的如：祭红、郎窑红、均红、玫瑰紫、美人醉、釉里红、火炎红等。黄色的如：钛黄、象牙黄、蟮鱼黄、粉黄等。绿色的如：翠绿、孔雀绿、金星绿、哥绿等；黑色的如：乌金、铁锈花、无光黑。其他还有结晶釉、窑变花釉、茶叶末、钛花釉、裂纹釉、唐三彩、龙泉釉、蜡光釉、金砂釉、变色釉、"三羊开泰"、霁蓝釉等。另外还有低温颜色釉如：西洋红、胭脂红、孩儿面、粉红、辣椒红；鹦哥绿、苹果绿、浅绿、鱼子绿、瓜皮绿、炉均翠苦绿、浇绿；正黄、浇黄、淡黄、鱼子古铜、黑地浇紫等。

以上部分图文来自网络，版权归原作者所有，如有侵权请告知！对原作者表示敬意！

长按加关注！感谢阅读！

地址：江西省景德镇梨树园南苑水流星陶艺馆

电话：0798-2180885
